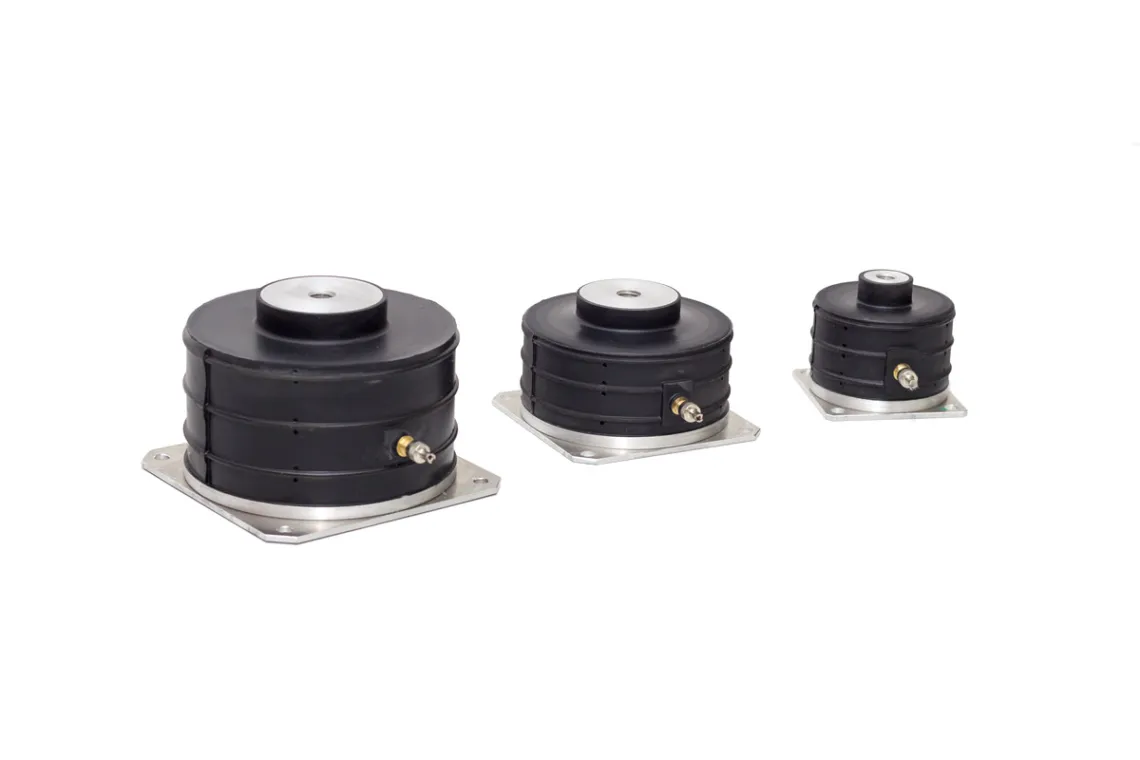

Schwingungsisolatoren DIN Luftfeder
Diese wartungsarmen Luftfederelemente kombinieren die Vorteile von Elastomerfedern und pneumatischen Isolatoren. Der Luftfederanteil erlaubt eine Schwingungsisolierung mit einer Resonanzfrequenz von 3 bis 5 Hz. Im abgelassenen Zustand übernimmt der Elastomergrundkörper die Lagerungsaufgabe mit einer Resonanzfrequenz von ca. 8 Hz und bietet damit Notlaufeigenschaften.
Aggregate, die mit niedrigen Drehzahlen arbeiten, lassen sich mit diesen Luftfederelementen sehr wirkungsvoll entkoppeln.
Unter Belastung ist die Nennhöhe mit handelsüblichen Luftpumpen einstellbar. Zu Nivellierzwecken kann die Höhe um ±5 bzw. 6 mm variiert werden.

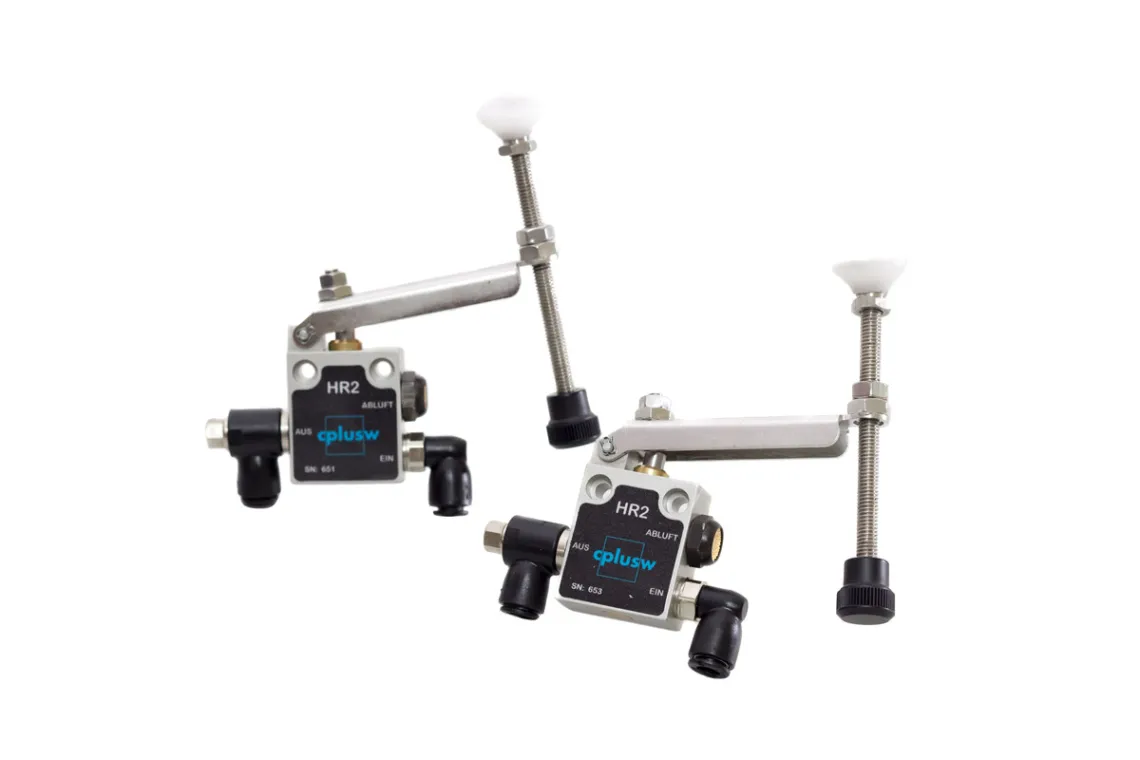

Eine automatische Niveauregelung kann mit dem Höhenregler HR2-3 realisiert werden. Eine Nachrüstung ist jederzeit möglich.
Die Verwendung von CR-Elastomer stellt eine hohe öl- und alterungsbeständigkeit sicher.
Schutz empfindlicher Systeme
- Messmaschinen,
- Messtische,
- Mikroskope,
- Kernspintomographen,
- Röntgendiffraktometer,
- Rasterelektronenmikroskope (REM),
- Transmissionselektronenmikroskope (TEM),
- Langmuir-Blodgett-Tröge,
- Ellipsometer,
- Diamantdrehmaschinen und andere „Nano-Maschinen“.
Isolierung von Schwingungserzeugern
- Pressen,
- Stanzen,
- Kaltwassersätze,
- Stromerzeuger,
- Blockheizkraftwerke,
- Kompressoren,
- Prozessanlagen
Technische Daten
- 10 Baugrößen (SLM-M1A bis SLM-M192A),
- Belastungsbereich von 13 kg bis 10 t (120 N bis 100kN),
- Eigenfrequenz je nach Belastung von 5 bis 3 Hz,
- Notlaufeigenschaften bei Leckage (ca. 8 Hz Eigenfrequenz),
- Hohe Schockwege möglich,
- Horizontale Steifigkeit entspricht etwa der vertikalen Steifigkeit.
- Verschraubung optional mit Untergrund und der Nutzlast möglich.

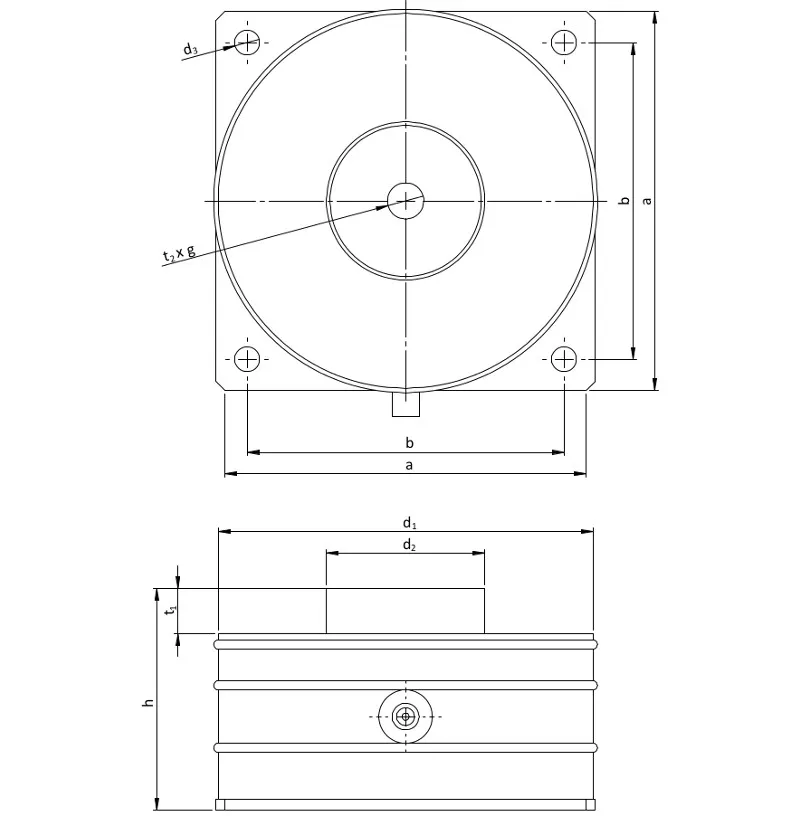

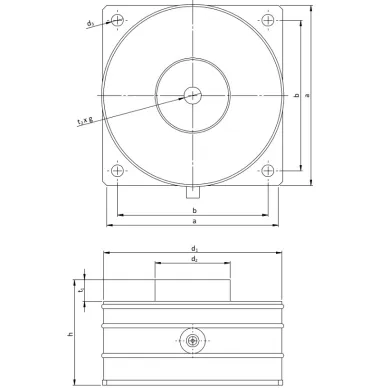

Technische Zeichnung

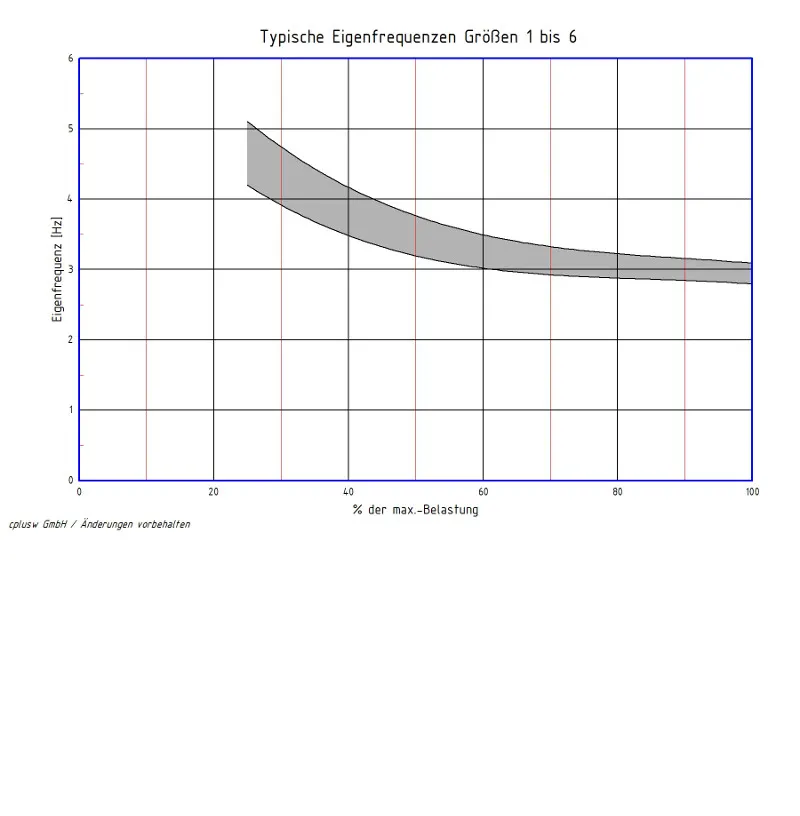

Eigenfrequenzen

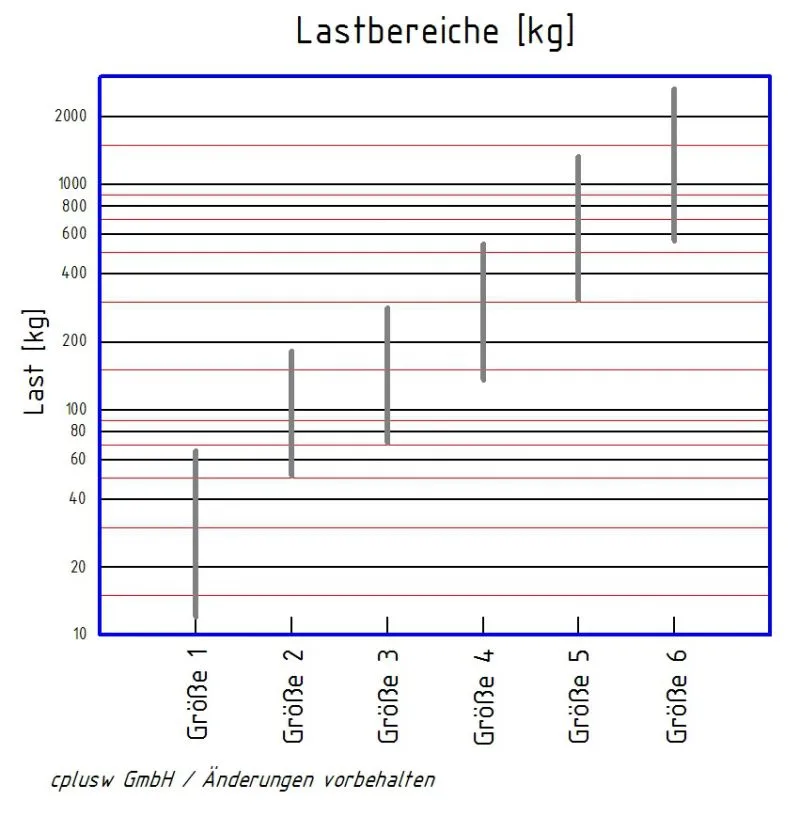

Lastbereiche
| Größe | Artikel | max. Druck [bar] | d1 [mm] | d2 [mm] | h [mm] | t1 [mm] | t2 [mm] | a [mm] | b [mm] | g | max. Belastung [kg] | CAD-Daten |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SLM-M1A | 5 | 73 | 28 | 65 | 12 | 3 | 75 | 60 | M10 | 66 | SLM Element M1A.STEP |
| 2 | SLM-M3A | 5 | 105 | 52 | 65 | 12 | 3 | 105 | 89 | M12 | 183 | SLM Element M3A.STEP |
| 3 | SLM-M6A | 6 | 127 | 60 | 90 | 15 | 3 | 130 | 108 | M12 | 285 | SLM Element M6A.STEP |
| 4 | SLM-M12A | 5,5 | 172 | 96 | 90 | 15 | 5 | 175 | 153 | M12 | 545 | SLM Element M12A.STEP |
| 5 | SLM-M24A | 6 | 245 | 138 | 90 | 15 | 5 | 255 | 215 | M16 | 1325 | SLM Element M24A.STEP |
| 6 | SLM-M48A | 6 | 338 | 205 | 90 | 15 | 5 | 343 | 305 | M16 | 2650 | SLM Element M48A.STEP |
| 7 | SLM-M96A | 6 | 468 | 300 | 90 | 15 | 6 | 470 | 406 | M24 | 5600 | SLM Element M96A.STEP |
| 8 | SLM-M192A | 6 | 610 | 430 | 90 | 15 | 6 | 610 | 508 | M24 | 10000 | SLM Element M192A.STEP |

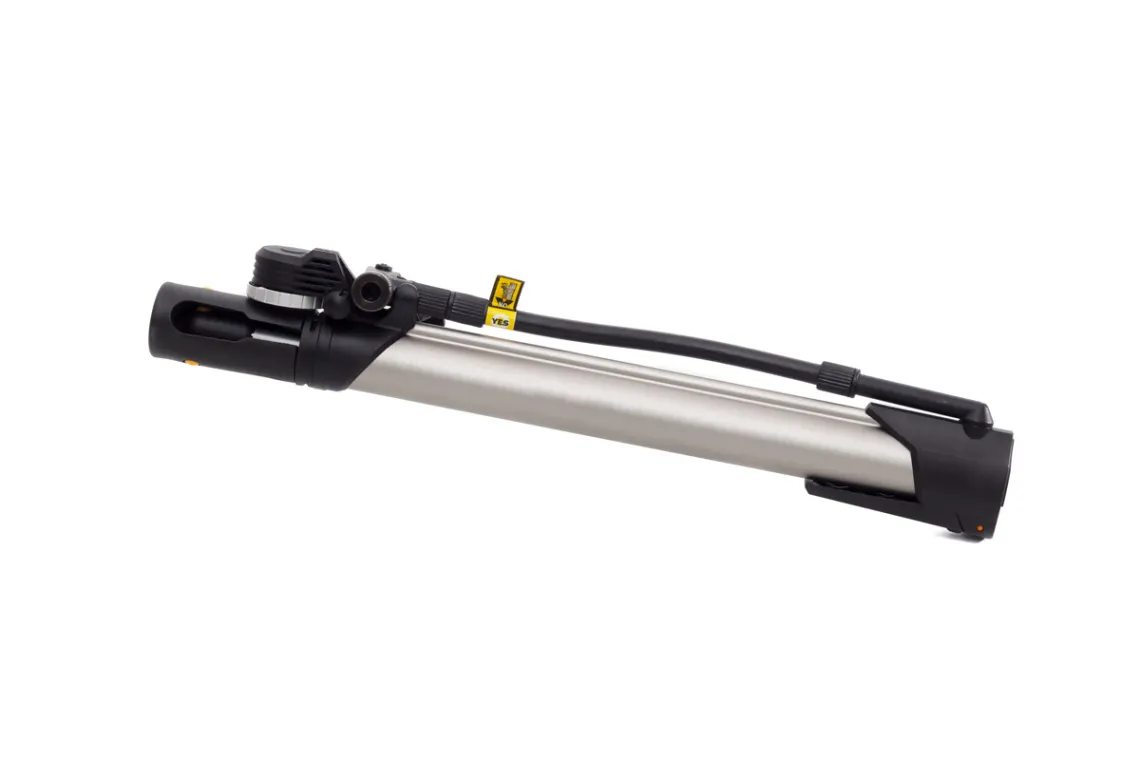

Zubehör

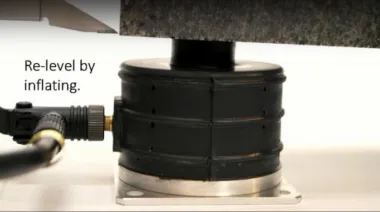

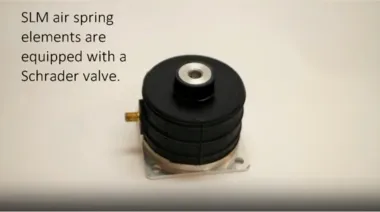

Re leveling After Load Change

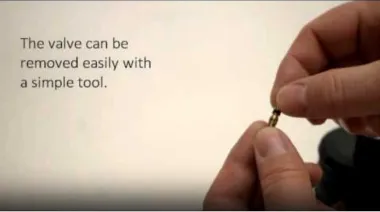

Bypass Internal Valve Method 1
Bypass Internal Valve Method 2
