Prüflabor & Technikum – Prüfungen, Schwingungstests und Umweltprüfungen für Industrie und Entwicklung
Das Prüflabor und Technikum von cplusw bietet umfangreiche Möglichkeiten für technische Prüfungen, Umwelt- und Schwingungstests sowie die Validierung von Prototypen und Baugruppen. Mit modernen Prüfständen, elektrodynamischen Shakern, Temperaturprüfungen und individueller Messtechnik unterstützen wir Unternehmen aus Industrie, Maschinenbau und Entwicklung bei Analyse, Optimierung und Qualitätssicherung.
Von statischen Belastungstests über dynamische Schwingungsprüfungen bis hin zu kombinierten Temperatur- und Lebensdauerprüfungen stehen flexible Prüfverfahren für unterschiedlichste Anforderungen zur Verfügung.

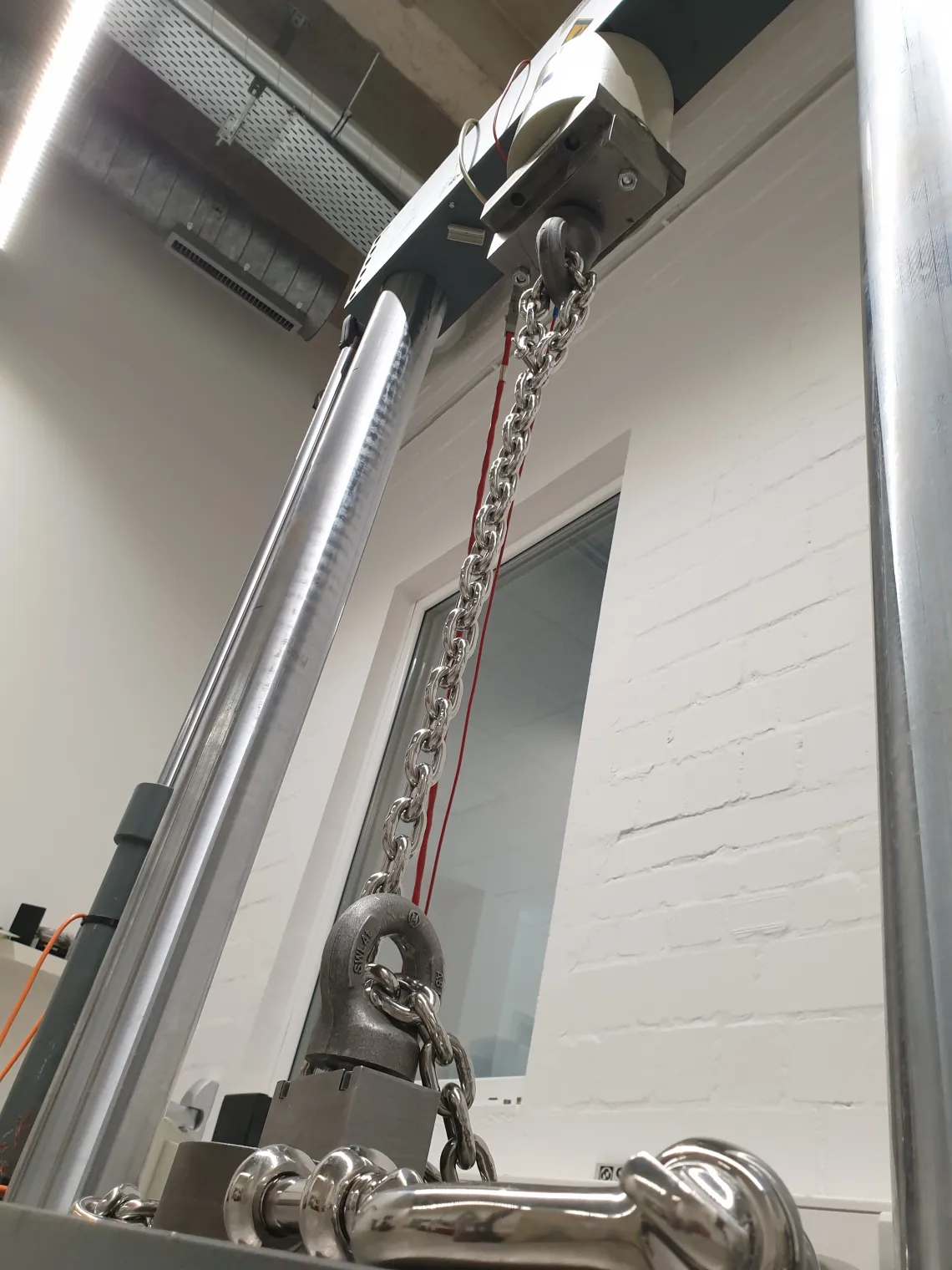

Universalprüfmaschine für statische und dynamische Prüfungen
Die Universalprüfmaschine von cplusw ermöglicht Zug-, Druck- und Dauerprüfungen für unterschiedlichste Komponenten und Baugruppen.
Mögliche Prüfverfahren:
- statische Belastungsprüfungen
- quasistatische Kraft-Weg-Analysen
- dynamische Dauerprüfungen
- individuell programmierbare Prüfabläufe
Technische Daten
- Nennkraft: 160 kN
- Dynamische Kraft: 128 kN
- Kraftaufnehmer von 160 kN bis 20 N
- HBM-Dehnungsaufnehmer für ±2 mm
Ausstattung & Möglichkeiten
- 8 analoge 16-bit Eingänge zur Datenerfassung
- 8 analoge 16-bit Ausgänge für komplexe Steuerungsaufgaben
- Testsoftware Teststar II
- kundenspezifische Datenauswertung mit Techplot, SciLab und Python/Matplotlib
- Drei-Punkt-Biegetisch
- 250-kN-Spannbacken
- individuelle Prüflingsadapter und Sondervorrichtungen
Dank eigener Werkstatt und Konstruktionskapazitäten können auch kundenspezifische Testadapter kurzfristig realisiert werden.

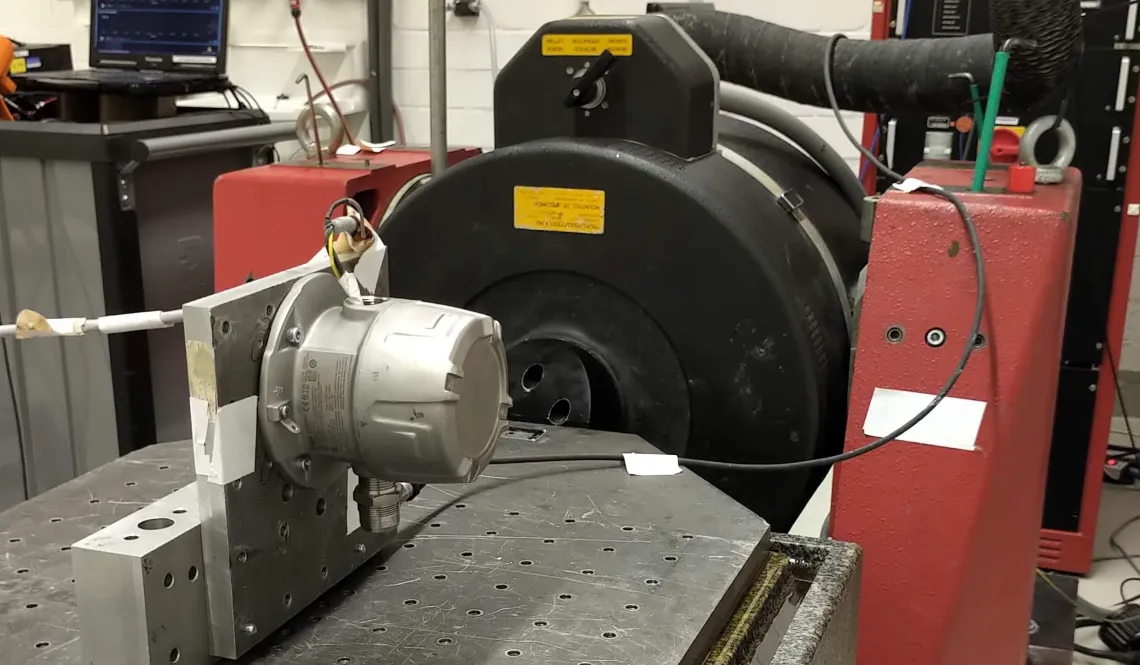

Elektrodynamische Shaker für Schwingungs- und Vibrationsprüfungen
Für dynamische Belastungstests stehen elektrodynamische Schwingprüfstände mit unterschiedlichen Leistungsbereichen zur Verfügung.
Typische Anwendungen:
- Resonanzsuche
- Vibrationsprüfungen
- Alterungsprüfungen von Leiterkarten und Sensoren
- Stoß- und Schwingungstests
- Validierung empfindlicher Baugruppen
Technische Daten
- Erregerkraft: 3 kN und 6 kN
- maximale Beschleunigung: 100 g
- Frequenzbereich: 0 bis 3.000 Hz (teilweise bis 5.000 Hz)
- Amplitude: ±13 mm
- Prüflingsgewicht: bis ca. 250 kg
Zusätzliche Ausstattung
- Gleittisch

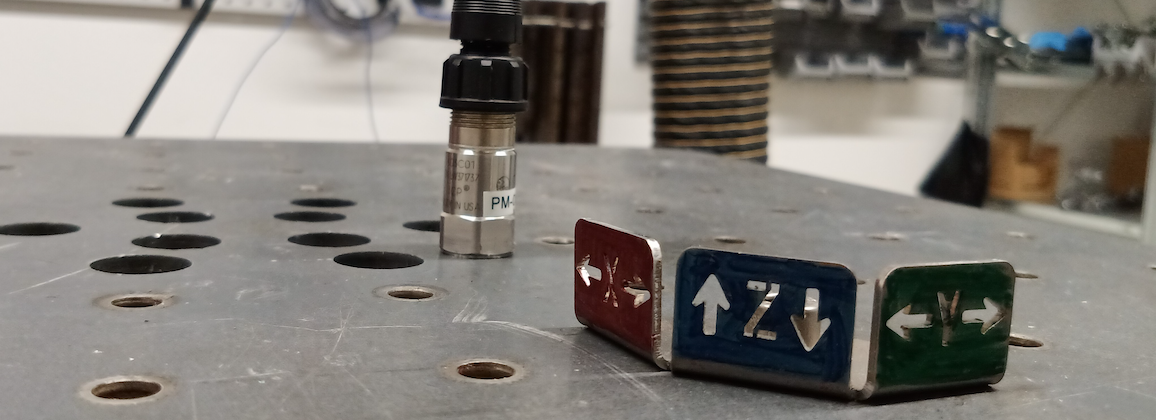

- 10-Kanal-Vorverstärker für Beschleunigungsaufnehmer
- zusätzlicher 16-Kanal-Rekorder mit 24 bit und 200 kS/s Abtastrate pro Kanal
- große Auswahl an Schwingaufnehmern
Die Kombination aus Prüfstand, Sensorik und Datenauswertung ermöglicht präzise Analysen dynamischer Systeme.

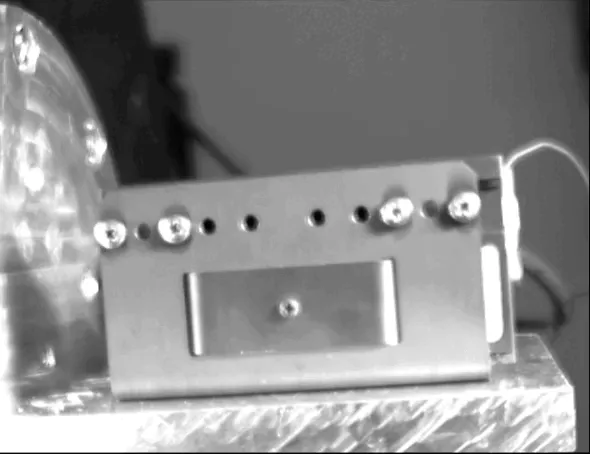

Schock- und Stoßprüfungen
Mit der Schockmaschine können Stoßbelastungen und impulsartige Beanspruchungen realitätsnah simuliert werden.
Technische Möglichkeiten
- Stoßbelastungen bis ca. 1.500 g
- Schockdauer bis ca. 25 ms
- Prüflingsgewicht bis ca. 50 kg
Dadurch lassen sich Bauteile und Systeme auf außergewöhnliche Belastungssituationen testen und bewerten.
HALT/HASS-Lebensdauerprüfungen

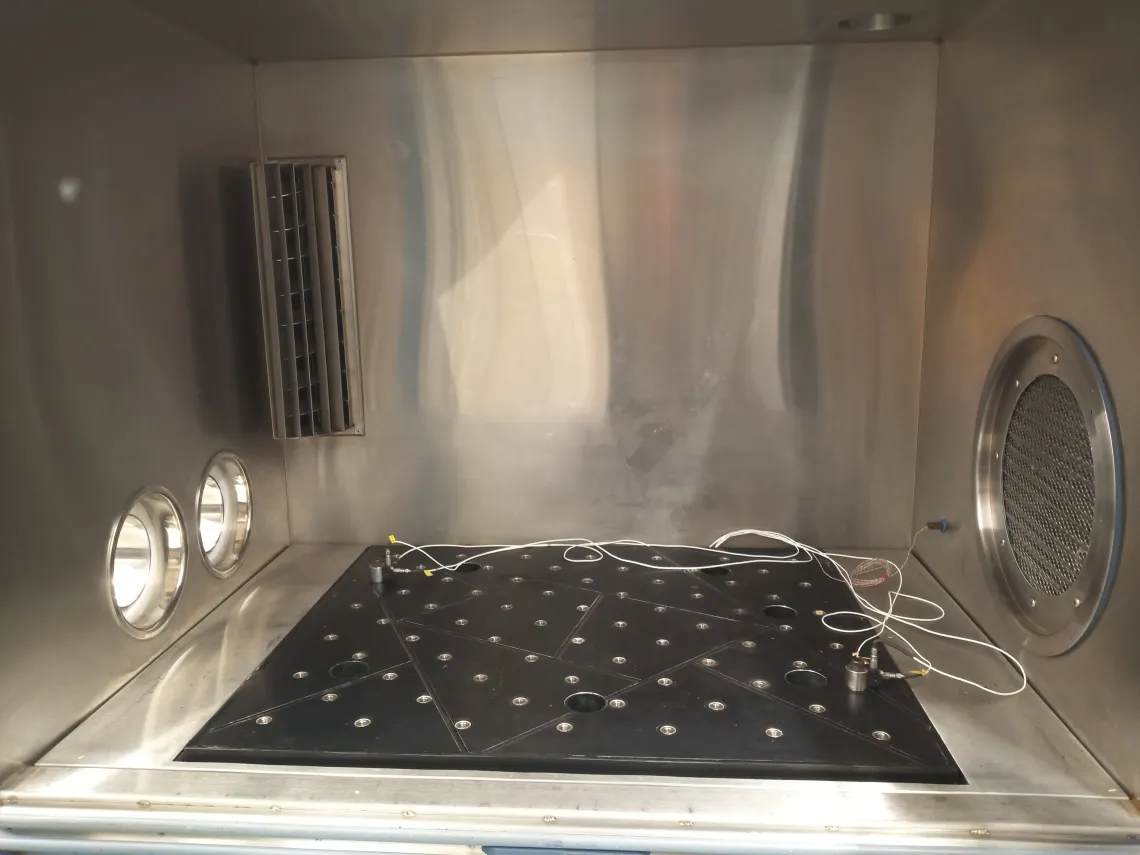

Für kombinierte Umwelt- und Lebensdauerprüfungen stehen Systeme für HALT-/HASS-Tests zur Verfügung.
Mögliche Anwendungen:
- beschleunigte Lebensdauertests
- kombinierte Temperatur- und Vibrationsprüfungen
- Schwachstellenanalyse
- Produktvalidierung in frühen Entwicklungsphasen
Technische Daten
- 6-DOF-Beschleunigung bis 25 g rms
- Temperaturbereich: -60 °C bis +150 °C
- Temperaturwechselrate: >30 K/min
- maximale Prüflingsgröße: ca. 100 × 75 × 60 cm
- Prüflingsgewicht bis 150 kg
Diese Prüfungen helfen dabei, Schwachstellen frühzeitig zu erkennen und Produkte gezielt zu optimieren.

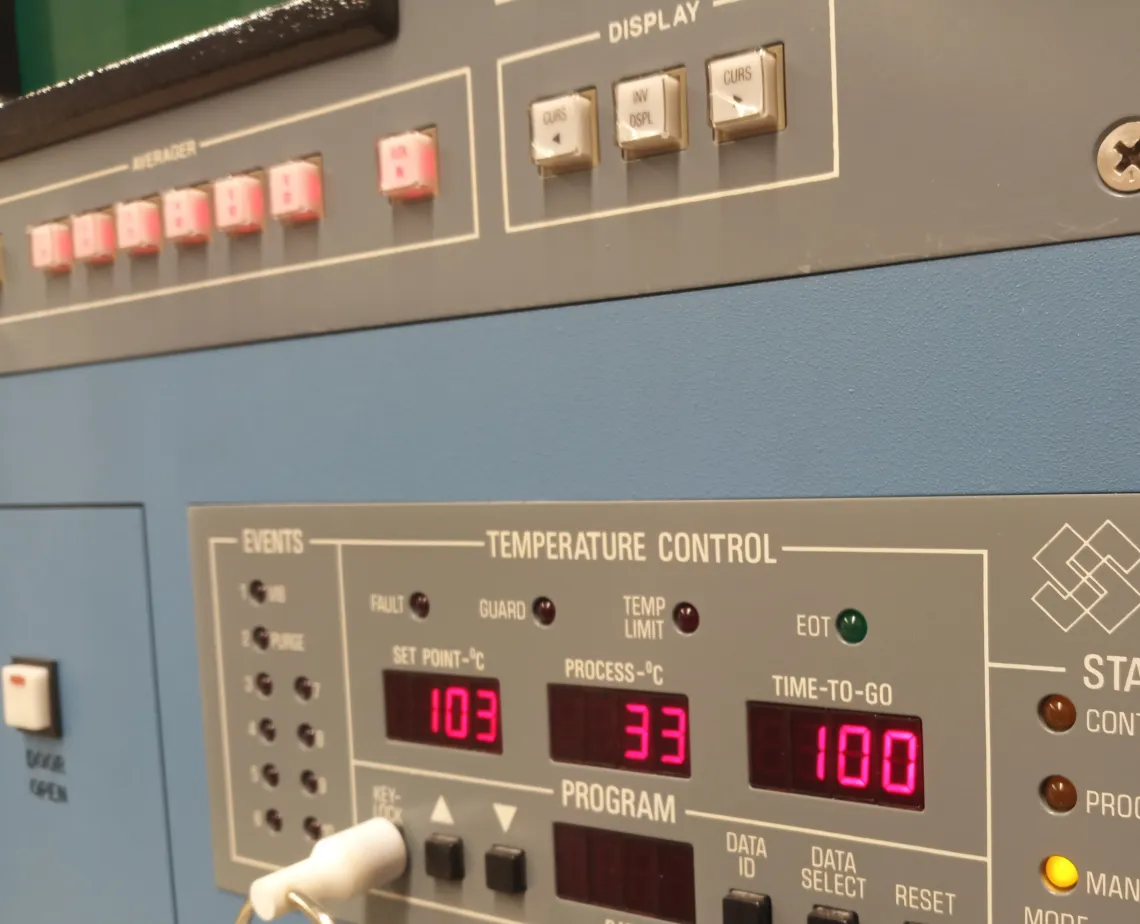

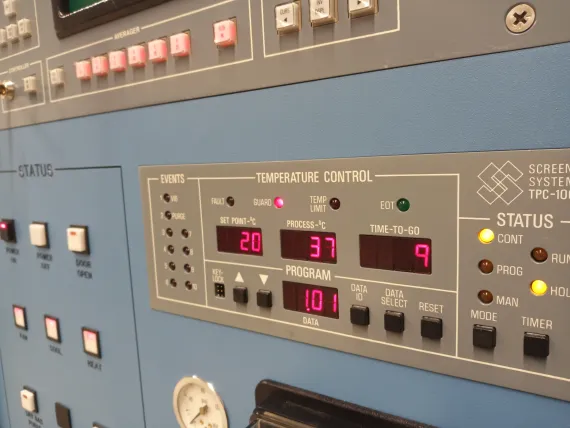

Temperaturkammer & Temperaturschockprüfungen
Für Temperaturtests und klimatische Belastungsprüfungen stehen moderne Temperaturkammern zur Verfügung.
Möglichkeiten
- Temperaturbereich von -60 °C bis +150 °C
- schnelle Temperaturwechsel mit >30 K/min
- Prüfung von Baugruppen, Sensoren und elektronischen Komponenten
- Simulation realer Umweltbedingungen
Die Prüfungen unterstützen Entwicklung, Qualitätssicherung und Validierung technischer Systeme unter extremen Einsatzbedingungen.
Verbindung von Prüfung, Entwicklung und Konstruktion
Ein besonderer Vorteil von cplusw liegt in der engen Verzahnung von:
- Prüflabor und Messtechnik
- Konstruktion und Produktentwicklung
- technischen Gutachten und Bewertungen
Dadurch können Ergebnisse aus Tests direkt in Optimierungen, konstruktive Anpassungen oder Weiterentwicklungen einfließen.
Vorteile des Prüflabors von cplusw
- umfangreiche Prüf- und Testmöglichkeiten
- moderne Messtechnik und Datenauswertung
- individuelle Prüfkonzepte neben Standardabläufen
- eigene Werkstatt und Fertigungsmöglichkeiten
- Unterstützung bei Prototyping und Entwicklung
- langjährige Erfahrung in Industrie- und Sonderprojekten
Häufig gestellte Fragen - FAQ
Welche Prüfungen führt das Prüflabor von cplusw durch?
Welche Prüfungen führt das Prüflabor von cplusw durch?
Das Prüflabor bietet statische, dynamische und kombinierte Umweltprüfungen für technische Systeme und Baugruppen.
Dazu gehören Zug- und Druckprüfungen, Vibrations- und Schocktests, Temperaturprüfungen sowie Lebensdauer- und Belastungstests.
Welche Möglichkeiten bieten die Schwingprüfstände?
Welche Möglichkeiten bieten die Schwingprüfstände?
Die elektrodynamischen Shaker ermöglichen Vibrations- und Resonanztests bis 100 g und 5.000 Hz.
Damit können unter anderem Leiterkarten, Sensoren, Baugruppen und technische Komponenten unter dynamischen Belastungen getestet werden.
Können auch Temperatur- und Umweltprüfungen durchgeführt werden?
Können auch Temperatur- und Umweltprüfungen durchgeführt werden?
Ja, cplusw verfügt über Temperaturkammern und HALT/HASS-Prüfsysteme.
Prüfungen sind im Temperaturbereich von -60 °C bis +150 °C möglich – inklusive schneller Temperaturwechsel und kombinierter Vibrationsprüfungen.
Werden individuelle Prüfadapter und Vorrichtungen hergestellt?
Werden individuelle Prüfadapter und Vorrichtungen hergestellt?
Ja, kundenspezifische Testadapter können intern konstruiert und gefertigt werden.
Durch eigene Werkstatt- und Konstruktionskapazitäten lassen sich Prüfaufbauten flexibel an spezielle Anforderungen anpassen.
Unterstützt das Prüflabor auch Entwicklungsprojekte?
Unterstützt das Prüflabor auch Entwicklungsprojekte?
Ja, insbesondere bei Prototypen und Produktoptimierungen.
Prüfungen und Messungen helfen dabei, Schwachstellen frühzeitig zu erkennen und Produkte gezielt weiterzuentwickeln.
